1、產品說明
XXL1509是一款高效降壓型DC-DC電源轉換器，固定150KHz開關頻率，可提供3A輸出電流能力，具有低紋波，出色的線性調整率與負載調整率特點。
XXL1509內置固定頻率 振蕩器與頻率補償電路，簡化了電路設計。
PWM控制環路可以調節占空比從0~100%之間線性變化。
內置使能功能、輸出過電流保護功能。當二次限流功能啟用時，開關頻率從150KHz降至50KHz。內部補償模塊可以減少外圍元器件數量。
2、產品特征
輸出固定3.3V,5V,12V和ADJ可調版本
高效率高達98%
4.5V到40V寬輸入電壓范圍
出色的線性與負載調整率
輸出電壓1.23V到37V可調，最大占空比100%
EN腳遲滯功能
最小壓差1.2V
內置二次限流功能
固定150KHz開關頻率
EN腳TTL關斷功能
大3A輸出電流
內置限流功能
內置功率三極管
內置熱關斷功能

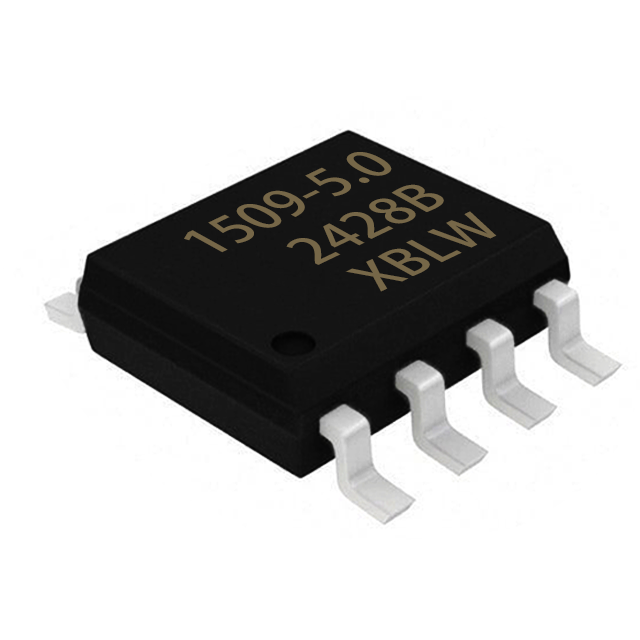

封裝SOP-8/ESOP-8（更利于散熱）
3、內部方框圖和封裝引腳定義

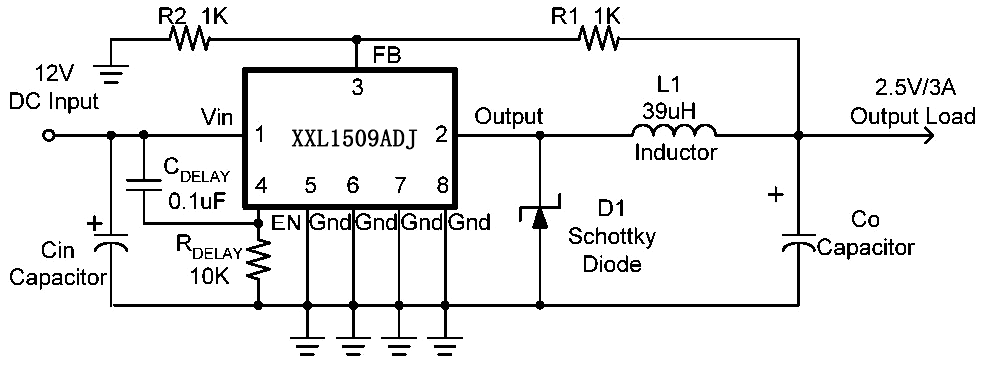

4、應用參考電路

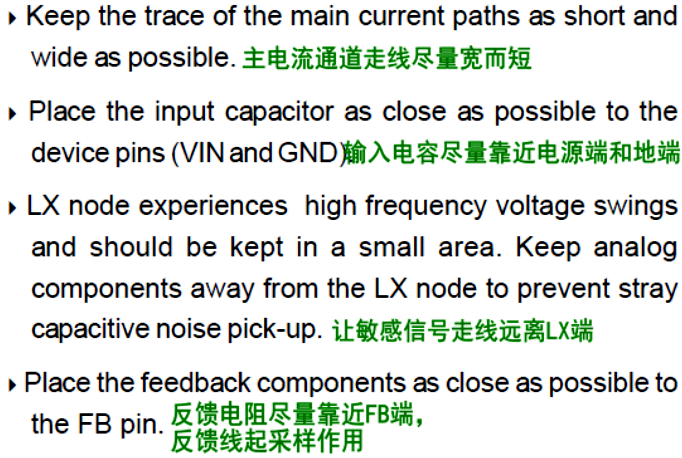

5、XBLW-XXL1509布線設計要點
6、應用領域及產品
交換機電源
LCD顯示器和LCD電視機
網絡監控電源
調制解調器
洗碗機
機頂盒
抬頭顯示（HUD）
平衡車
