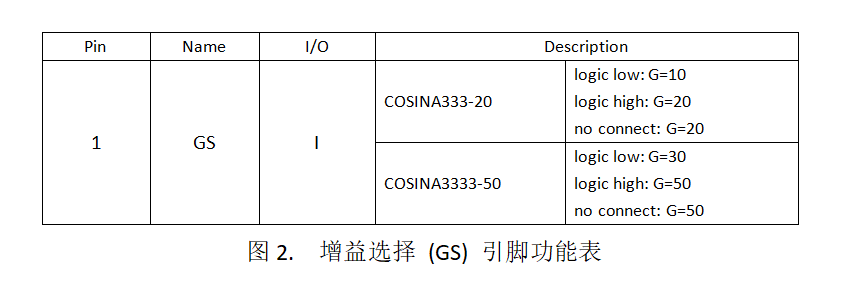

COSINA333-20和COSINA333-50是兩款可選增益的儀表放大器,提供四種增益選項,采用小型MSOP8及DFN8封裝。COSINA333-20具有10或20倍的增益選項,而COSINA3333-50具有30或50倍的增益選項。可以通過切換增益選擇 (GS) 引腳來選擇這些增益選項。可見圖1和圖2。COSINA333 系列產品是橋式傳感器以及差分至單端轉換應用的理想選擇。
COSINA333-20/50集成精密匹配的電阻,無需片外使用低溫漂的精密外部電阻,從而節省了BOM、貼片機處理成本和電路板空間。該器件可直接連接到低速10位至14位模數轉換器(ADC),非常適合替換使用分立式電阻器構建的儀表放大器。
COSINA333-20/50的設計采用三放大器架構,能夠提供更好的性能。它在所有增益選項中實現了120 dB的CMRR和0.6%的最大增益誤差,以及125uV的最大失調電壓,而僅消耗70uA的靜態電流。它有一個關斷選項,可在空閑時關閉放大器,從而在電池供電應用中進一步節省電能。
